Kolanko 90°
GF-130Rp114-5i

z walcowym, rurowym gwintem Whitwortha według DIN EN 10226 / ISO 7-1
Standard: DIN EN 10226

Kolanko 90°

Werkstoff1.4408 | AISI 316
na żądanie
Czas dostawy
Generowanie pliku PDF

Opis

Ze stali 1.4408 odlew precyzyjny AISI 316. Zastrzegamy sobie zmianę wymiarów. Brak dostępnych modeli 3D.

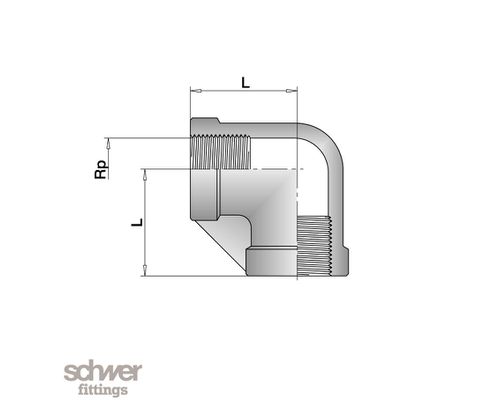

Dane techniczne i rysunek wymiarowy

Przyłącze 1
Rp 1-1/4"
Materiał
1.4408 | AISI 316
PN
10
DN
32
Rp
Rp 1-1/4"
L
45,0
Gewicht
263 g

Pliki do pobrania i CAD

CAD

CAD STP File Pobieranie niedostępne W Internecie nie są dostępne żadne informacje CAD dotyczące tego artykułu. Prosimy o bezpośredni kontakt mailowy: eShop@schwer.com

Złączki gwintowane i złączki rurowe

Łączniki gwintowane oraz kształtki rurowe umożliwiają wybór odpowiedniej kształtki zgodnie z celem zastosowania. Zakres ciśnień od 25 do 250 bar gwarantuje szeroki zakres zastosowania tych złączek.

Rozróżnia się następujące rodzaje kształtek: nyple, mufy, redukcje, nakrętki, zaślepki, kolanka, trójniki, czwórniki, łuki, nyple do węży. Wymienne złączki rurowe zgodnie z DIN 2993 są podzielone na śrubunki proste, śrubunek kolankowy oraz trójnikowy. Są to śrubunki z uszczelnieniem na powierzchni czołowej lub na stożku (uszczelnienie na powierzchni czołowej z PTFE, inne rodzaje uszczelnień na zapytanie).

Ofertę obejmują różne rodzaje gwintów (np. gwint stożkowy Wirthwortha zgodnie z DIN 2999, gwint cylindryczny Wirthwortha zgodnie z DIN ISO 228, gwint NPT) oraz różne wersje przyłączy (np. przyłącze do rury, przyłącze do węża, przyłącza do spawania). W ofercie znajdziecie Państwo również różne rodzaje jakości oraz materiałów (np. materiał nr 1.4571, 1.4408, 1.4404, 1.4301).
