Gwintowane adaptery instrumentacyjne
- Gwintowane adaptery instrumentacyjne /
- Złączki /
- Złącze tulejowe
Złącze tulejowe
IC-UB-N14-4i
Złącze tulejowe

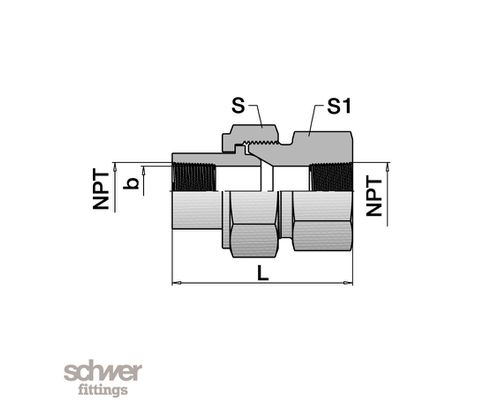

Dane techniczne i rysunek wymiarowy
- Przyłącze 1
- 1/4" NPT
- Materiał
- 1.4401 | AISI 316
- NPT
- 1/4" NPT
- b
- 9,1
- S1
- 30,2
- S
- 34,9
- L
- 59,4
- Bar
- 450
- waga
- 300 g
:cachevalid(2013-07-08T08:46:17):strip_icc():strip_exif()/cee/Documents/TechnischeZeichnungen/TZ_IC/TZ_IC-UB-N.jpg)
Pliki do pobrania i CAD
CAD
CAD STP File Pobieranie niedostępne W Internecie nie są dostępne żadne informacje CAD dotyczące tego artykułu. Prosimy o bezpośredni kontakt mailowy (nie: -5i): [email protected]Gwintowane adaptery instrumentacyjne
Gwinty oprzyrządowania i adaptery spawalnicze oferują bardzo dużą liczbę wariantów produktów, gwintów i rozmiarów. Ciśnienie do 750 bar otwiera szeroki zakres zastosowań w przemyśle.
W ramach tej grupy produktów rozróżnia się złączki podwójne, adaptery, złączki z gwintem zewnętrznym i zewnętrznym, gniazda, kolanka, trójniki, krzyżaki, zaślepki, korki i złączki do spawania.
Zalety:
- Dostępnych jest wiele wariantów produktów, gwintów i rozmiarów
- Ochrona gwintów za pomocą zaślepek
- Czytelne etykiety i oznaczenia na złączkach
- Gwinty są oparte na obowiązujących normach
- Zapytaj o inne materiały i wersje
Warianty gwintów
Warianty gwintów obejmują gwinty od NPT, R, G do UNF i są oparte na obowiązujących normach. Wszystkie gwinty są chronione przed uszkodzeniem za pomocą zaślepek. Indywidualne części ze specjalną kombinacją produktu i gwintu są również możliwe w dowolnym momencie dzięki własnej produkcji. Każda złączka jest wyraźnie oznakowana.
Stal nierdzewna o numerze materiału 1.4401 AISI 316 jest oferowana jako standard, mosiądz i stal węglowa są dostępne na życzenie. Indywidualne i niestandardowe rozwiązania są tak samo oczywiste, jak profesjonalne zarządzanie jakością.
