Armatura, kurek kulowy, zawory

Wysokociśnieniowy zawór kulowy blokowy
A-BVHB8L77POV

z przyłączem na pierścienie zacinające według EN ISO 8434-1 (DIN 2353)

Wysokociśnieniowy zawór kulowy blokowy

Materiał1.4571 | AISI 316Ti
na żądanie
Kontynuuj zakupy Do koszyka zakupów
Czas dostawy

Czas dostawy zależy od dostępności (w magazynie)

Niemcy:

UPS Standard: 3-4 dni robocze

UPS Express Saver: 1-2 dni robocze

Europa: 3-4 Dni robocze / Europa: 3-4 dni
Generowanie pliku PDF

Opis

Oznaczenie typu: < DN25 77POV
                          > DN25 3314

> DN25 Obudowa wykonana z odkuwki.

Zawór kulowy dostępny także z napędem.



Zawór kulowy dostarczany także z napędem sterowniczym. Bez nakrętek złączkowych oraz bez pierścieni zacinających - w razie zapotrzebowania proszę zamówić dodatkowo. Części składowe: obudowa: materiał 1.4571. Uszczelnienie: materiał POM, sf-oznaczenie części: 1/PO, max temp. do 90°C. Uszczelnienie wrzeciona: materiał Viton®, sf-oznaczenie części: 4/V, max temp. -25°C do +200°C. Na życzenie z innych materiałów. Uszczelnienie:  PTFE (3/PT), Peek (8/PE); uszczelka wrzeciona: NBR (2/N), PTFE (3/P), EPDM (5/E), FFKM (8/K). Po zastosowaniu tych materiałów zmieni się nr -sf. Zastrzegamy sobie prawo do zmian wymiarów. Dane dotyczące PN dotyczą zaworów z uszczelnieniem z POM, przy PTFE max 100 bar. Przy zastosowaniu do agresywnych mediów prosimy o zapytanie ofertowe



Wszystkie produkty zostały zaprojektowane i wyprodukowane zgodnie z art. 4.3 Dyrektywy Europejskiej w sprawie urządzeń ciśnieniowych PED 2014/68/UE. Produkty o średnicy nominalnej większej niż 25 mm do 32 mm włącznie nie mogą być używane do transportu płynów ciekłych lub gazowych z grupy 1 (niebezpiecznych) zgodnie z Dyrektywą w sprawie urządzeń ciśnieniowych PED 2014/68/UE. Produkty o średnicy nominalnej większej niż 32 mm mogą być używane wyłącznie do przesyłania płynów z grupy 2 (innych niż niebezpieczne) zgodnie z Dyrektywą w sprawie urządzeń ciśnieniowych PED 2014/68/UE. W przypadku stosowania z innymi mediami należy zapytać o informacje w Schwer Fittings.

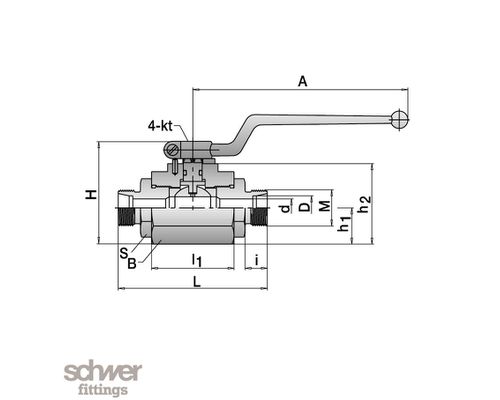

Dane techniczne i rysunek wymiarowy

Przyłącze 1
8L
Przyłącze 2
d 6
Materiał
1.4571 | AISI 316Ti
Typoszereg
L
PN
315
D
8
d
6
M
M 14 x 1,5
i
10
S
22
B
26
4-kąt
9
A
140
H
47,0
h1
13,5
h2
33,0
L
67
l1
40,0
waga
336 g

Pliki do pobrania i CAD

CAD

CAD STP File
