SR-505S
Złączki z nakrętką obrotową i oringiem
Arkusz danych
Stanowisko 18.5.2025
- Złączki z nakrętką obrotową i oringiem /
- Złączki /
- Adjustable Female Stud Standpipe
Adjustable Female Stud Standpipe
DK-28238S
Inside Thread: NPT according to ANSI/ASME B 1.20.1-2013
Standard: DIN EN ISO 8434-1
Adjustable Female Stud Standpipe
DK-28238S
Inside Thread: NPT according to ANSI/ASME B 1.20.1-2013
Standard: DIN EN ISO 8434-1
na żądanie
Opis
Szczegóły
O-Ring-Werkstoff: Viton®; NBR auf Anfrage; l1: Maß bis Rohranschlag Gegenstück; Funktionssicherheit einschraubseitig 2,5 fach, Rohranschlußseitig 4-fach

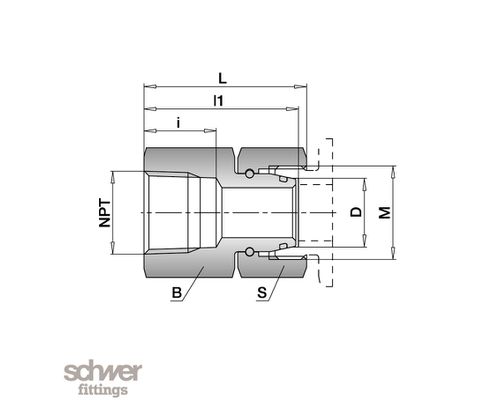

Dane techniczne i rysunek wymiarowy
Dane techniczne
- Przyłącze 1
- 1 1/2" NPT
- Przyłącze 2
- 38S
- Materiał
- 1.4571 | AISI 316Ti
- Typoszereg
- S
- PN
- 315
- D
- 38
- M
- M 52 x 2,0
- NPT
- 1 1/2" NPT
- i
- 28,3
- S
- 60
- B
- 60
- l1
- 72,5
- L
- 71,5
- Oring
- 33,3 x 2,4
:cachevalid(2016-09-21T11:57:59.184971):strip_icc():strip_exif()/cee/Documents/TechnischeZeichnungen/TZ_DK/TZ_DK-282.jpg "TZ_DK-282.jpg")
Pliki do pobrania i CAD
Instrukcje montażu
Instrukcja montażu Złączki z nakrętką obrotową i oringiemCAD
CAD STP File Pobieranie niedostępne W Internecie nie są dostępne żadne informacje CAD dotyczące tego artykułu. Prosimy o bezpośredni kontakt mailowy (nie: -5i): [email protected]:strip_icc():strip_exif()/cee/Documents/Produktbilder/PB_SR/SR-506S.jpg)
:strip_icc():strip_exif()/cee/Documents/Produktbilder/PB_SR/SR-507S.jpg)
:strip_icc():strip_exif()/cee/Documents/Produktbilder/PB_SR/SR-510S.jpg)
Złączki stożkowe uszczelniające 24°: Można łączyć wiele wariantów!
Różne rodzaje złączek ze stożkiem 24° można bardzo dobrze łączyć w systemach i maszynach. Należą do nich złączki stożkowe uszczelniające, złączki pierścieniowe do cięcia, a także złączki stożkowe do spawania i złączki ze stożkiem 24° (w tym złączki i złączki do węży). Wszystkie te typy można ze sobą łączyć, pomagając w ten sposób producentowi instalacji lub maszyn w niezawodnym rozwiązywaniu wszelkich problemów ze śrubami, bez względu na to, jak trudne.
Złączki oferują szybki i łatwy montaż dzięki stałemu skokowi dokręcania z niskim momentem obrotowym.
Nierdzewne przyłączki z nakrętką obrotową i oringiem ze stali szlachetnej pasują do przyłącza z króćcem do gwintu zgodnie z DIN 3853 do stożków wewnętrznych 24°.
:strip_icc():strip_exif()/cms/Content/03_Block-460x280/dk-460.jpg)
Sposób działania:
Nakrętka złączkowa połączona jest z króćcem za pomocą kołka w sposób umożliwiający obracanie się. Kołek znajduje się pomiędzy dwoma rowkami o przekroju półokrągłym. Rowki znajdują w nakrętce i na króćcu na całym obwodzie. Kołek ma za zadanie utrzymywanie pewnego połączenia. Uszczelnienie następuje poprzez zastosowanie oringa w obszarze wewnętrznego stożka 24° króćca z gwintem (otwór typu W zgodnie z DIN 3861).
Zalety:
- Ustawiane w odpowiednim kierunku dzięki obrotowej nakrętce na króćcu
- Nakręcane na zwykłe króćce z gwintem przewidziane dla przyłącza pierścienia zacinającego zgodnie z DIN 3853
- Niewielkie zmiany przekroju
- Łatwy i szybki montaż dzięki ustalonemu sposobie dokręcania z nieznacznym momentem dokręcania
- Wysokie zabezpieczenie przeciwko wyciekom dzięki zastosowaniu uszczelnienia oringiem
- Wysoka obciążalność przy wahaniach ciśnienia i drganiom w systemie
- Wysokie zabezpieczenie przeciwko zerwaniu dzięki konstrukcji połączenia kształtowego
