Racores roscados
Ficha de datos
Stand 15.1.2026
- Racores roscados /
- Boquillas /
- Machón hexagonal

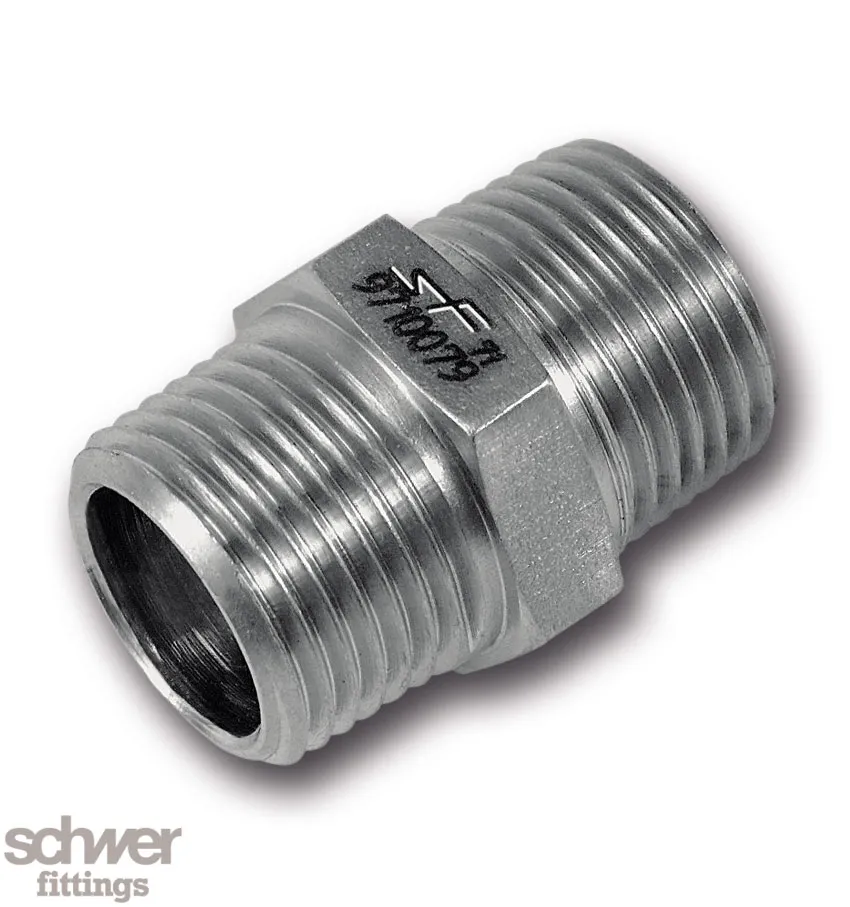

Machón hexagonal
GF-107212-5i
con rosca BSP cónica conforme a DIN EN 10226 / ISO 7-1
Machón hexagonal
Descripción de la
Detalles
Nos reservamos desviaciones de medida para 1.4408-5i. Rosca cilíndrica bajo consulta. Los modelos 3D no están disponibles para los artículos -5i.

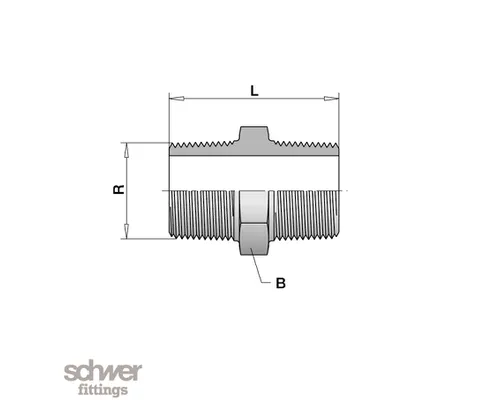

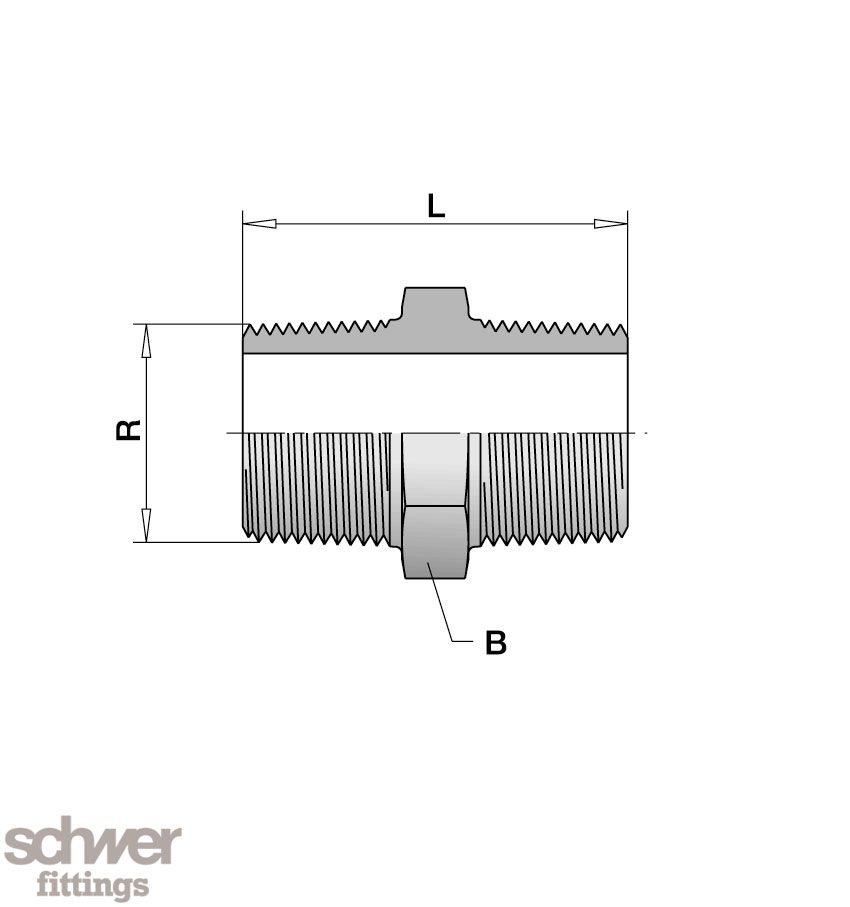

Datos técnicos y dibujo acotado
Datos técnicos
- Conexión 1
- R 2-1/2"
- Material
- 1.4408 | AISI 316
- Presión
- 10
- PN
- 10
- Norma
- DIN EN 10241
- DN
- 65
- R
- R 2-1/2"
- B
- 78
- L
- 61
- S
- 10 kt
- Peso
- 330 g
:cachevalid(2013-06-05T15:27:08):strip_icc():strip_exif()/cee/Documents/TechnischeZeichnungen/TZ_GF/TZ_GF-107R.jpg "TZ_GF-107R.jpg")
Descargas y CAD
CAD
CAD STP File Descarga no disponible No hay información CAD disponible en Internet para este artículo. Póngase en contacto con nosotros directamente por correo electrónico (excluidos: ...-5i artículos y artículos con la nota correspondiente): [email protected]:strip_icc():strip_exif()/cee/Documents/Produktbilder/PB_MO/MO-RGDM.jpg)
:strip_icc():strip_exif()/cee/Documents/Produktbilder/PB_MO/MO-SH.jpg)
:strip_icc():strip_exif()/cee/Documents/Produktbilder/PB_RS/RS-OH.jpg)
Racores y enlaces roscados
Los racores roscados de acero inoxidable son elementos de unión indispensables en los sistemas de tuberías.
Se dividen en dos grandes grupos:
- Racores estándar como espigas, manguitos, reductores, tapones, caperuzas, tuercas, tapones roscados, racores para mangueras, codos, piezas en T, piezas en cruz y racores B&O
- Racores, racores intercambiables de tres piezas en diseño recto, acodado o en T.
Los racores pueden ser con junta cónica o con junta plana (estándar: junta de PTFE; otras juntas como EPDM o Klingersil a petición).
:strip_icc():strip_exif()/cms/Content/03_Block-460x280/gf-460.jpg)
Los hilos cumplen las normas internacionales, entre ellas:
- DIN EN 10226-1 (ISO 7-1): Rosca de tubo Whitworth cónica para conexiones roscadas de sellado
- DIN EN ISO 228-1: Rosca Whitworth cilíndrica para tubos para uniones sin sellado de roscas
- NPT (ASME/ANSI B1.20.1): rosca cónica americana para tubos para uniones autosellantes.
Los racores roscados se diferencian en los siguientes tipos: Boquillas, Manguitos, Reducciones, Tapones, Tapones hembra, Tuercas, Obturadores, Boquillas de manguera, Codos, Tes, Cruces y Curvas. Los enlaces roscados intercambiables conforme a DIN 2993 se clasifican en Enlaces rectos, Enlaces en codo y Enlaces en te. Son o bien con estanqueidad cónica o bien con estanqueidad plana (junta plana de PTFE, otras juntas bajo consulta).
El programa se completa con los distintos tipos de roscas (por ejemplo rosca BSPT cónica conforme a DIN 2999, rosca BSPP cilíndrica conforme a DIN ISO 228, NPT) y con las distintas variantes de tipo de rosca y conexión (por ejemplo, conexión tubo, conexión manguera, conexión soldar). Además se ofertan distintas calidades y materiales (por ejemplo material 1.4571, 1.4408, 1.4404, 1.4301).
