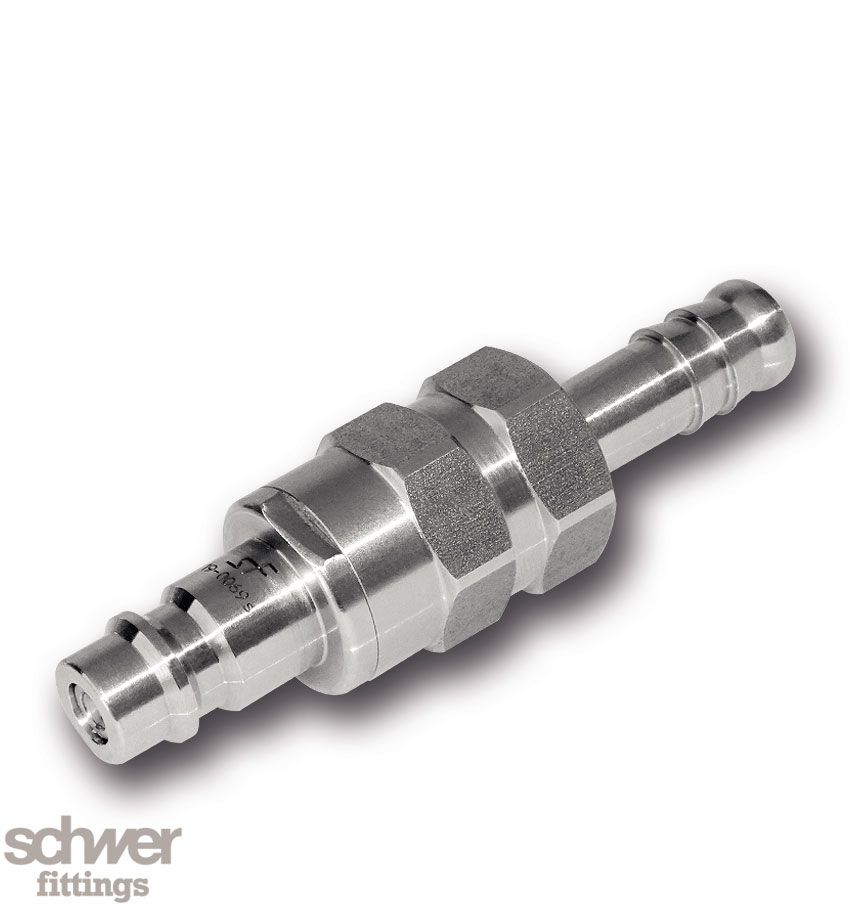

Valved plug, with Hose Connection

QC-MCHm B

für beidseitig absperrende Ausführung, für flüssige und gasförmige Medien, Einhandbedienung, mit Schlauchanschluß

Größe

Yhteys 1

Materiaali

Kuvaus

Compatible with the widely used EURO profile. Available with parallel BSP thread to EN ISO 228-1 (inside or outside) or with hose barb. Material for seal: FKM. Other sealing materials upon request. Temperature Range -20° C to 150° C.

All couplings are designed and manufactured according to Article 4.3 of the European Pressure Equipment Directive PED 2014/68/EU. Couplings with nominal diameters of more than 25 mm up to and including 32 mm must not be used for pumping liquid or gaseous fluids of group 1 (hazardous) according to the Pressure Equipment Directive PED 2014/68/EU. Couplings with nominal diameters of more than 32 mm may only be used for pumping group 2 (non-hazardous) liquid fluids according to the Pressure Equipment Directive PED 2014/68/EU. If used with other media, a review by Schwer Fittings should be requested.

Standardin ISO 18869:2017 kohdan 9.1 mukainen vuototesti suoritettiin käyttämällä 50 N:n radiaalista voimaa vipuvarren pituudella 10x venttiilin nimellishalkaisija.

Vuotoa ei havaittu.

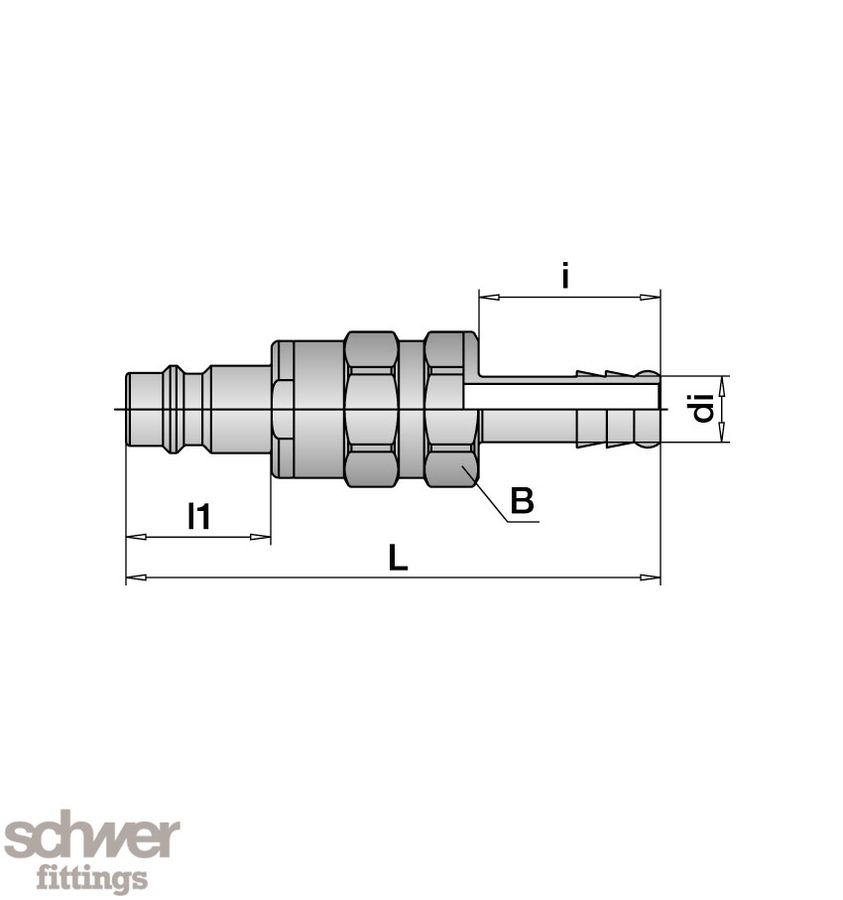

Tekniset tiedot ja mittapiirustus

Valitse yhteydet.

Lataukset & CAD

CAD

Valitse yhteydet.

Lisävarusteet & suositukset

Quick coupling valved, with G-Inside Thread

QC-FCG B

Quick coupling valved, with G-Outside Thread

QC-FCGa B

Quick coupling valved, with Hose Connection

QC-FCHm B

Valved plug, with G-Inside Thread

QC-MCG B

Näytä kaikki

Viimeksi vieraillut artikkelit

QC-MOG A - Unvalved plug, with G-Inside Thread Niederdruck Schnellverschlusskupplungen QC-MCGa B - Valved plug, with G-Outside Thread

Pikaliittimet monenlaisiin sovelluksiin

Schwer Fittingsin korkealaatuisesta ruostumattomasta teräksestä valmistetut pikaliittimet ovat yhä tärkeämpiä useissa teollisissa sovelluksissa, sillä ne kestävät nesteiden ja kaasujen lisäksi myös aggressiivisia aineita, kuten liuottimia, happoja, emäksiä jne. Tiivisteet on vakiona valmistettu Viton®-levystä, mutta muita tiivistemateriaaleja käytetään tietenkin aina, kun väliaine tai käyttöolosuhteet sitä vaativat. Tiivisteet on valmistettu vakiona Viton® -materiaalista, mutta muita tiivistemateriaaleja käytetään luonnollisesti aina, kun väliaine tai käyttöolosuhteet sitä edellyttävät.

Tärkeää tietoa teknisistä muutoksista, sovelluksista, standardeista ja direktiiveistä.

Kytkimet on suunniteltu lähes kaikkiin tärkeisiin sovelluksiin matalapaineisiin ja jopa 650 baarin paineisiin (tilauksesta jopa korkeampiin), ja ne soveltuvat koneenrakennukseen, prosessitekniikkaan, hydrauliikkaan, off-shore- ja turvatekniikkaan, palontorjuntaan, muottien valmistukseen, laitostekniikkaan, laboratorio-, kemian-, lääke-, elintarvike-, laboratoriotekniikkaan, lääkintätekniikkaan ja erittäin puhtaisiin sovelluksiin. Kaikki DIN ISO 7241.B -standardin mukaiset kytkimet ovat yhteensopivia keskenään.

Schnellverschlusskupplung flachdichtend für Hochdruck

Litteäpintaiset korkeapainekytkimet, joita voidaan käyttää lähes vuotamattomina, soveltuvat erityisen hyvin turvallisuuden kannalta tärkeisiin liitäntöihin, joissa väliaine ei saa päästä ulos. Kytkin on myös suojattu tahatonta irrottamista vastaan.

Matalapainealueella on saatavana eri kokoja, ja ne voidaan sulkea yhdeltä puolelta, molemmilta puolilta tai avata molemmilta puolilta. Saatavilla on myös laaja valikoima liitäntävaihtoehtoja, alkaen erilaisista vakiomallisista sisä- ja ulkokierteistä, letkuliitännöistä, muoviletkuliitännöistä ja näiden yhdistelmistä. Saatavana on laipioliittimillä varustettuja kytkentöjä kiinnitystä varten seiniin.

Nimelliset virtausalueet vaihtelevat 6 mm2:stä 1885 mm2:een. Jos optimaalista ratkaisua ei löydy laajasta valikoimasta, voidaan kytkimeen tehdä sopivia mukautuksia ja käyttää sovittimia oikean kytkimen kokoamiseksi. Lisäksi kehitetään ja toteutetaan sovelluskohtaisia ratkaisuja annettujen eritelmien mukaisesti.

Esimerkiksi yksinomaan urheilullisia ajoneuvoja varten kehitettyjä erikoiskytkimiä on jo kehitetty, rakennettu ja käytetty autojen vaimennusjärjestelmässä. Myös muita kehitystoimia viedään eteenpäin, kuten kauko-ohjattavia pikakiinnityskytkimiä tai asentoantureilla varustettuja kytkimiä.

Schnellverschluss Kupplung, Schraubkupplung

Pikaliittimien valikoimaa kehitetään jatkuvasti. Vakiokytkimien lisäksi tuotevalikoimaan kuuluu nyt myös erikoissovelluksiin tarkoitettuja pikakiinnitteisiä kytkimiä. Erityistä huomiota kiinnitettiin alusta alkaen maalien ja liuottimien siirtoon tarkoitettujen kytkentäjärjestelmien kehittämiseen, sillä Schwer Fittings on maailmanlaajuisesti edustettuna maalien toimittamisen alalla ECO-liitännällä, joka on myös itse kehitetty ja patentoitu.

Tuotevalikoimaa on laajennettu merkittävästi myös matalapaineliitäntöjen (enintään 35 bar) osalta, joita oli aiemmin saatavana vain nimelliskokoina DN 5, DN 7,4 ja DN 10. Nämä liitännät ovat nyt saatavilla vain nimelliskokojen DN 5, DN 7,4 ja DN 10 osalta. Sen lisäksi, että tuotevalikoimaan on lisätty uusi nimelliskoko, nimelliskoko DN 19, on erityisesti EURO-profiilin kanssa yhteensopivien pikaliittimien liitäntäkokojen valikoimaa laajennettu niin, että nyt voidaan kattaa koko kierteiden valikoima G 1/8":sta G 1":iin. Lisäksi kaikkia nimelliskokoja on nyt saatavana myös laippaversioina.

Tuotevalikoimaan on lisätty värikoodausmahdollisuus, jotta useat vierekkäin asennetut matalapainekytkimet olisi helpompi erottaa toisistaan. Sekä pistokkeessa että kytkimessä on värillinen merkintä, joka on upotettu patentoidusta, UV-kovettuvasta komposiittikeramiikasta valmistettuun materiaaliin.

Alun perin lääketieteelliseen tekniikkaan kehitetty värimerkintäprosessi kestää hyvin monenlaisia väliaineita ja ulkoisia vaikutuksia, kuten lämpötilajännityksiä. Vakiovarusteena on saatavana punainen, vihreä ja sininen väri - tilauksesta jopa 16 väriä.
