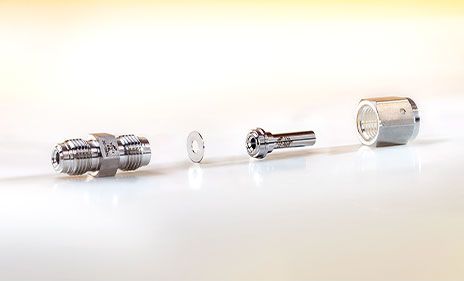

Raccordi VC

Le estremità di saldatura sono tornite esattamente in piano, garantiscono l'esatto centraggio tra il tubo e il raccordo con lo stesso spessore di parete e creano una transizione liscia in corrispondenza del cordone di saldatura. Le transizioni lisce all'interno evitano aree di intrappolamento per le impurità (particelle) e garantiscono una buona conduttività. Le tolleranze ristrette per facilitare l'allineamento e la saldatura, gli spessori uniformi delle pareti per cordoni di saldatura uniformi e il basso assorbimento di gas caratterizzano l'alta qualità dei raccordi.

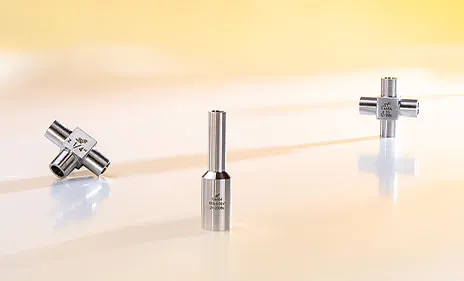

In relazione alle dimensioni più piccole, i raccordi compatti soddisfano gli stessi requisiti di pressione e temperatura dei corrispondenti componenti più grandi con gli stessi diametri esterni dei tubi. Le dimensioni vanno da 6 a 18 mm o da 1/8" a 1", le pressioni da 165 a 450 bar. Sono disponibili 3 diverse profondità di rugosità: Ra ≤0,2 µm, Ra ≤0,4 µm, Ra ≥0,6 µm. Grazie alla produzione interna, sono possibili in qualsiasi momento anche altre dimensioni e design personalizzati. È possibile effettuare un'ulteriore pulizia al plasma. La saldatura può essere eseguita automaticamente o manualmente.
