hadicové armatury

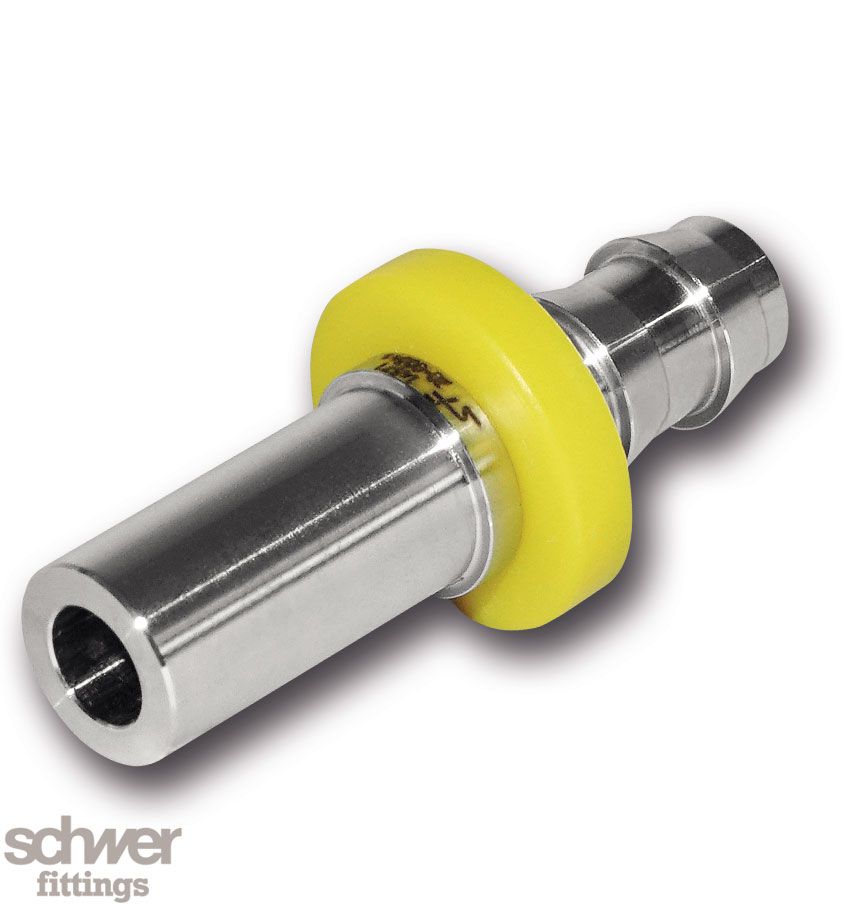

hadicový adapter s dříkem

PL-PBE

hadicový adapter metrický přímý, vhodný pro šroubení se zářezným prstencem a převlečné matice podle DIN 3861/3870

připojení 1

připojení 2

Popis

Maximální provozní tlak : 28 bar. Pozor: maximální provozní tlak je určen podle použité hadice.

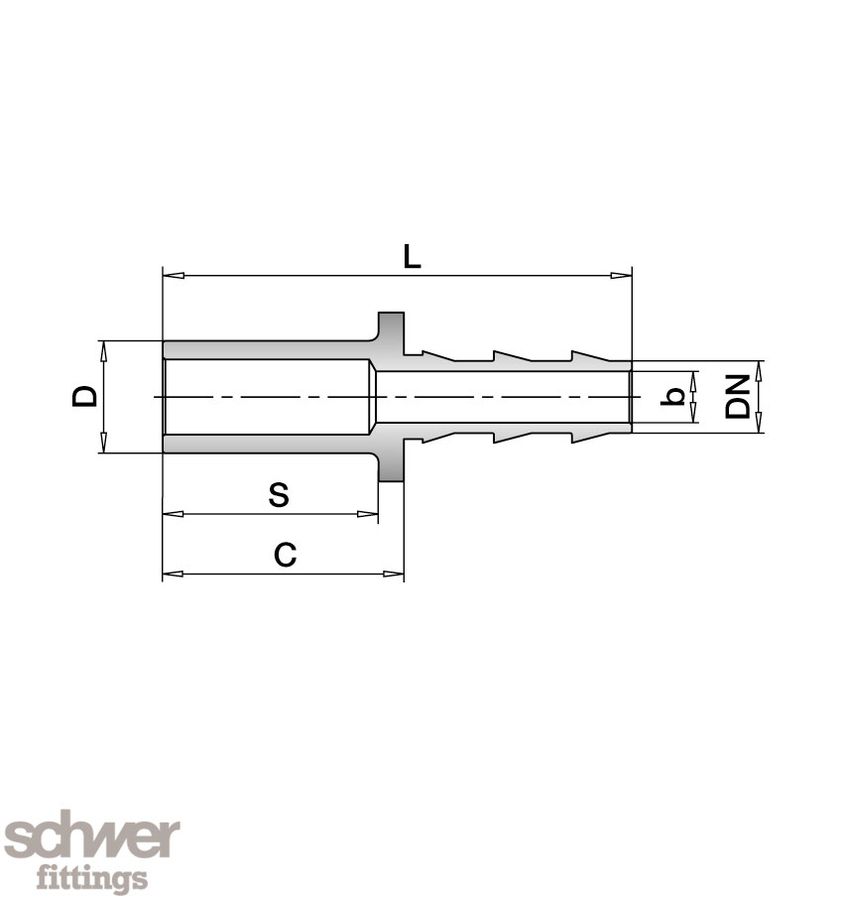

Technické údaje a rozměrový výkres

Vyberte připojení.

Soubory ke stažení & CAD

Návod k montáži

montážní návod šroubení Plug-In hadicové armatury

CAD

Vyberte připojení.

Příslušenství a doporučení

HOS-PLSE

PL-PAGR-G

PL-PAGR-R

PL-PDKL

Zobrazit všechny

PL-PDKL - hadicový adapter DKL Plug-In hadicové armatury PL-PAGR-R - hadicový adapter AGR

Hadicové armatury a hadice

Tam, kde je třeba dopravovat korozivní a agresivní média, nabývají potrubí a armatury z nerezové oceli na důležitosti. To se týká zejména hadicových armatur a hydraulických adaptérů. Prostřednictvím cíleného know-how jsou vyvinuty armatury a zásuvky, které pokrývají nejrůznější typy hadic jednou armaturou.

Důležité informace o technických změnách, aplikacích, normách a pokynech

Hadicové armatury se používají v oblastech stavby lodí, konstrukce papírenských strojů, hydrauliky, lakovacích systémů, offshore průmyslu, potravinářství a vodního hospodářství.

Předem je třeba poznamenat, že hadicová vedení mohou být vyráběna pouze vyškoleným odborným personálem. Ventily a lisovací tvarovky různých výrobců by se nikdy neměly používat. Jednotlivé komponenty musí být vzájemně sladěny, aby bylo zajištěno optimálního zalisování.

PROČ SE POUŽÍVAJÍ HADICE MÍSTO TRUBEK ?

Vysoká flexibilita
Zamezení přenosu chvění
Mnohostrannost použití díky velké nabídce připojovacích armatur
Nižší hmotnost oproti trubkovým rozvodům

NA CO DÁT POZOR PŘI MONTÁŽI ?

Správný výběr vhodného materiálu hadice
Správné definování délky hadice podle zadání zákazníka
Volba vhodných armatur, lisovacích objímek a hadice
Správné nastavení zadaných rozměrů
Po zalisování kontrola konečných rozměrů posuvným měřítkem
Provéďte zkoušku těsnosti.
Připojit předepsané označení

CO JE NUTNO DODRŽET PŘI INSTALACI?

Hadici nikdy nenapínejte, instalujte s průhybem.
Nepřekračujte hraniční rádius ohybu.
Zamezte překroucení.
Instalujte profesionálně připojovací armatury,

Hadice jsou skladovány na bubnech v nejmodernějších uzavřených skladovacích systémech Kardex. Tím je zajištěn rychlý přístup za všech okolností. Uzavřený úložný systém nabízí ochranu před prachem a jinými vlivy, např. sluncem nebo jinými světelnými zdroje.

HADICOVÉ ARMATURY:

V závislosti na typu hadice jsou odpovídající tvarovky k dispozici v obvyklých typech připojení, jako jsou DIN, JIC, BSP a SAE. Lisovací objímky pokrývají celou škálu hadic a jsou vhodné pro všechny běžné hadice, např 1-2SN, 1-2ST, 4SP, 4SH, PTFE hadice opletené nerezovým drátem, spirálové hadice, hadice pro nízké teploty, teflonové hadice a termoplastické hadice (hadice podle DIN 20021-20023). Spojovací tvarovky pro vlnovcové hadice z nerezové oceli doplňují sortiment Schwer.

Šroubení jsou u Schwer Fittings skladem a nabízí nejvyšší kvalitu. Jsou vyrobeny z AISI 316-316Ti s certifikátem 3.1.

DO NABÍDKY PATŘí :

PTFE hadice hladké nebo vpnovcové a opletem
PTFE hadice bez opletu
Nerezové vlnovcové hadice
PFA hadice
Farmaceutické hadice
Potravinářské hadice
Hydraulické hadice
Termoplastové hadice
Polyamidové hadice
Polyetylénové hadice
Polyuretanové hadice
PVC hadice s tkaninovou výztuhou nebo bez ní
Silikonové hadice
Pancéřové hadice
Nerezové hadice pro montáž doma

HADICE DODÁVÁME KOMPLETNĚ ZALISOVANÉ

Schwer Fittings rozšířila svůj sortiment z nerezové oceli o kompletně zalisované hadice PTFE s opletem z nerezové oceli a hydraulické hadice s armaturami a hrdlem. Součástí dodacího programu jsou také vlnité hadice z nerezové oceli s velkým výběrem spojovacích tvarovek.

Náš produktový management také realizuje speciální řešení se zákazníkem, ať už v oblasti speciálních armatur nebo speciálních materiálů, jako jsou hastelloy, titan. Je důležité vybrat si s námi ten správný hadicový materiál. Rozhodujícími faktory jsou zde médium, tlak, teplota a požadované poloměry ohybu.

Hlavním zaměřením v oblasti hadic jsou hadice PTFE, hladké nebo vlnovcové s opletem z nerezové oceli. Jsou na skladě ve velkém množství od DN 06 do DN 50 a mohou být sestaveny a zaslány zákazníkovi v den objednání, je-li to žádoucí.

ČÍSLO ZKUŠEBNÍHO PROTOKOLU A INTERNÍ ZKOUŠKY

Všechny součásti, jako jsou hadicové armatury a lisovací armatury, jsou značeny laserem číslem zkušebního protokolu Schwer Fittings. Toto číslo skrývá spoustu informací. Tímto způsobem lze zaručit přiřazení k výchozímu materiálu se všemi mechanickými zkouškami a přiřazení s certifikátem 3.1 i po mnoha letech.

V našem zkušebním a výzkumném oddělení lze hadice a armatury kontrolovat a testovat. Zkušební stolice může pomocí statických programů provádět statické zkoušky až do 4 000 barů, jakož i testy dynamické změny zatěže (pulzní testy) až do 1 000 barů. Protokoly o zkouškách lze zákazníkovi předložit na vyžádání.

Schlaucharmatur, Schlauchnippel, Fitting

BALENÍ A ZNAČENÍ

Schwer Fittings klade velký důraz na kvalitu. To také zahrnuje profesionální balení hadic. Každá hadice je jednotlivězatavena do fólie a označena. Označení lze také provést individuálně podle požadavků zákazníka, jako je číslo zboží zákazníka nebo logo zákazníka.

Zpracování Vašich poptávek a objednávek se provádí okamžitě a naši produktoví manažeři, prodejní a terénní pracovníci vám kdykoli rádi pomohou. Naše společnost je držitelem certifikátu ISO 9001: 2008
