H2-lok šroubení se dvěma svěracími prstenci

Všude tam, kde se vyskytují agresivní a korozi způsobující média, nabývají na významu potrubní systémy a armatury z nerezavějících ocelí. Funkčně vyladěné tolerance a trvalé kvality povrchu u svěrných nerezových šroubení se dvěma svěracími prstenci zajišťují bezprůsaková trubková spojení v oblasti vysokého tlaku i vakua. Vibrace a tlakové rázy se do značné míry absorbují díky konstruktivnímu tvaru svěrné konstrukce s klínovým kroužkem, aniž je nutné se obávat netěsností.

Důležité informace o technických změnách, aplikacích, normách a pokynech

Trubkové šroubení s klínovým kroužkem z nerezové oceli H2-Lok se používá ve vysokotlakých a vakuových aplikacích, kde jsou kladeny nejvyšší nároky na materiál a těsnost. Jsou vhodné pro kapalná i plynná média. Jsou vhodné také pro aplikace s plynným vodíkem a jsou certifikovány podle EC79 (H2-Lok).

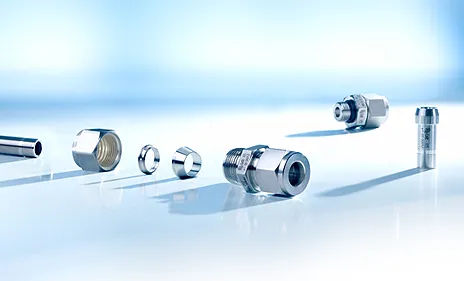

V zásadě se šroubové spojení H2-Lok skládá ze 4 součástí resp. jednotlivých částí: základní těleso nesoucí médium (přímá objímka, kleno, T-kus nebo kříž), převlečná matice a dva kroužky, také známé jako upínací a klínovitý kroužek.

Toto šroubení se používá všude tam, kde proudí plyny a kapalná média nebo kde je vyžadován vysoký bezpečnostní standard.

Šroubení H2-lok se používají:

v chemické procesní technice
farmacie a biotechnologie
zpracování ropy
offshore a lodním průmyslu
jaderném výzkumu
laboratořích a výzkumných institucích
vakuové technice

u2-Lok, Klemm-Keilring Verschraubung, Klemmringverschraubung, Klemmring

Další znaky, jakými jsou snadná montáž, velká nabídk variant v metrických i palcových rozměrech, vysoká kvalita opracování povrchu díky nejmodernější výrobní technice zajišťují nerezovým svěrným šroubením s klínovým kroužkem široké uplatnění v celém průmyslu i v laboratorní a měřicí technice.

Díky použití vysoce kvalitní ušlechtilé oceli je zajištěna dlouhá „životnost“ i v agresivním prostředí. Šorubení se dvěma svěracími prstenci se standartně vyrábí z nerezové oceli 1.4401 a jsou dodávány kompletní , připraveny k montáži.

Je možné dodat také jiné kvality materiálů - 1.4571, Hastelloy, Titan, případně další vysoce zušlechtěné materiály. Především v provozech s velkými vibracemi zajišťují tato šroubení vysokou jistotu v oblastech vysokých tlaků a vakua.

Armatury se dodávají připravené k použití. Matice a upínací a klínové kroužky šroubení nemusí být při montáži demontovány. Převlečné matice jsou spolu s prstenci utaženy rukou na tělese šroubení a proto je lze okamžitě použít k montáži. Při profesionální instalaci je třeba dodržovat instalační pokyny. Je možná opakovaná montáž.

Šroubové spojení zaručuje dostatečnou bezpečnost i při provozu s vysokými vibracemi a při vysokém tlaku nebo vakuu.

Toho je dosaženo těmito čtyřmi konstrukčními detaily:

Svěrací prstenec vytváří svou pružinovou funkcí tlumení chvění z potrubního systému. Dále zamezuje přenosu utahovacího kroutícího momentu převlečné matice na přední prstenec.
Přední prstenec kruhovitě těsní na dosedacích místech mezi šroubením a trubkou. Působením konusu ve vrtání je přední prstenec tlačen do trubky a tím vzniká pevné sevření, kterým je trubka těsně upevněna ve šroubení.
Specielně povrchově upravený jemný závit převlečné matice zamezuje zadírání závitu nerezového šroubení. Dále zaručuje opakovanou vícenásobnou montážtéhož šroubení.
Prodloužené vedení ve šroubení garantuje přesnost dosednutí součástí, těsné výrobní tolerance zajišťují spolehlivě vycentrování trubky.
Lze také dodávat jiná obvyklá materiálová provedení podle DIN, ANSI aj., na přání . Speciální tlakové zkoušky a tlakové zkoušky vzorků lze provádět i částečně v naší vlastní laboratoři.

ZACÍLENO NA DETAIL

Zadní klínový kroužek má velmi vysokou tvrdost povrchu až do HV 1 000. Vnitřní kužel v hrdle je hladce válcován a povrch je zhutněn, Ra 0,4 max. Vnější závity jsou válcovány / otáčeny. Postříbřené vnitřní závity převlečné matice zabraňují svařování za studena, a proto se snadno povolují.

Focus in details Klemm Keilring Verschraubungen

šroubení se dvěma svěracími prstenci

zhuštěný a koroziodolný povrch

až HV 1.000

vnitřní konus hladce válcovaný

(Povrch zhuštěn)

závit na tělese

válcován

dohledatelnost podle čísla zkušebního protokolu

na dílech ve styku s médiem

závit na převlečných maticích postříbřen

a tím zajištěna opětovná demontáž a montáž

Schwer Fittings Standard cleaning

As standard, the u2-Lok twin-ferrule fittings are supplied free of oil and grease (off) and individually packed in foil. A special multi-stage cleaning process with ultrasonic support removes oil and grease residues as well as loose particles, ensuring that the components meet the basic requirements of the industry.

When using oxygen, certain precautions must be taken to rule out the risk of fire. The cleanliness of the system plays an important role in preventing an oxygen fire. For such applications, we offer fittings in accordance with the "offO2" Schwer Fittings standard. This in-house standard defines the cleaning, assembly and packaging of stainless steel fittings in accordance with ASTM G93 Level C for all components in contact with media.

Please refer to our more detailed information on the various cleaning standards in the data sheets listed below.

Cleaning Standard off
Cleaning Standard offO2

CERTIFIKACE

Šroubení Schwer Fittings je certifikováno certifikačním orgánem DNV (Det Norske Veritas · Germanischer). Velmi rozsáhlá zkouška typu zahrnovala následující testy: kombinovaný tlakový impuls a vibrační test, opakovaný test montáže, test těsnosti, vakuový test, test vytržení a test roztržení.

VLASTNÍ EVROPSKÁ PRODUKCE

Šroubení vyrábíme ve vlastních výrobních závodech v Evropě. Většina polotovarů pochází ze zemí EU. Zajištění kvality i průběžné tlakové zkoušky se provádějí výhradně v centrále Schwer Fittings v Denkingenu. Požadavky na tlakovou zkoušku podle specifikací zákazníka Schwer Fittings také provádí a dokumentuje.Testovací číslo je obecně laserováno na části šroubení ve styku s médiem. Toto číslo skrývá spoustu informací. Tímto způsobem lze zaručit přiřazení k certifikátu výchozího materiálu se všemi mechanickými zkouškami a přiřazení s certifikátem 3.1 i po letech. Je také možné sledovat, kdy, v jakém výrobním závodě, na jakém stroji a kterým zaměstnancem byly díly vyrobeny.

Zaměnitelnost a mísitelnost kování s upínacím klínovým kroužkem

Kování s upínacím klínovým kroužkem je třeba považovat za systém, a proto jsou všechny součásti tohoto systému vzájemně speciálně sladěny. Smícháním jednotlivých dílů od různých výrobců v rámci kování již nelze zaručit funkčnost systému kování a dosažení stanovených provozních hodnot.

Praktické zkušenosti ukazují, že míchání jednotlivých dílů obvykle funguje a kování těsní - je však třeba upozornit, že míchání jednotlivých dílů od různých výrobců v rámci kování vede ke ztrátě všech certifikací pro kování a zrušení všech záručních nároků. Společnost Schwer Fittings proto doporučuje nemíchat jednotlivé díly kování s upínacím klínovým kroužkem od různých výrobců, ale vždy vyměňovat kompletní kování. Platí technické informace a specifikace uvedené v našich technických listech a v e-shopu.

Video z oblasti

Informace od našeho produktového managementu o variantách produktů, funkcích a oblastech použití.

Montáž šroubení u2-lok se dvěma svěrnými prstenci

Šroubení od Schwer Fittings obdržíte čistá zabalená a připravená k montáži. Matice a svěrné prstence se před montáží nemusí sejmout. Matice je spolu se zadním a předním prstencem dotažena pevně rukou a tím je šroubení připraveno k okamžité montáži.

Dbejte při montáži na dodržování všeobecných bezpečnostních předpisů při zacházení s nástroji a nářadím, používejte odpovídající ochranné prostředky.

MONTÁŽ V TĚLESE ŠROUBENÍ:

OPAKOVANÁ MONTÁŽ:

řízení kvality

Vedle národní a mezinárodní certifikace je Schwer Fittings pravidelně certifikována zákazníky. Díky vlastnímu vývoji a řešení má Schwer Fittings celou řadu patentů a zkoušek. Nabízíme následující certifikáty i ke stažení:

Baumusterprüfzertifikate | Type Approval Certificates

DNV u2-Lok Klemm-Keilring / Twin Ferrule Fittings

Ke stažení

ABS u2-Lok Klemm-Keilring / Twin Ferrule Fittings

Ke stažení

ECE R110 CNG u2-Lok Klemm-Keilring / Twin Ferrule Fittings

Ke stažení

ECE R110 LNG u2-Lok Klemm-Keilring / Twin Ferrule Fittings

Ke stažení

EC79 H2-Lok Klemm-Keilring / Twin Ferrule Fittings

Ke stažení
