Tubi flessibili

Tubo a protezione termica

HOS-HSHJ44

Tubo in fibra di vetro e guaina in silicone

Connessione 1

Connessione 2

su richiesta

Tempi di consegna

Generare PDF

Descrizione

Temperatura: -55°C fino a +260°C temperatura costante; fino a +800°C per circa 30 Min; calore radiante fino a + 800°C per 20 Min; Contatto metallo liquido fino a +1.640°C per 15-30 Secondi.

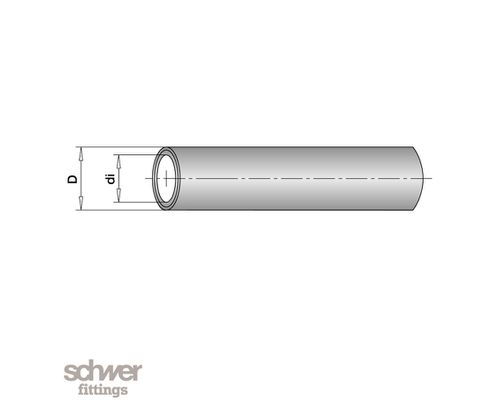

Dati tecnici e disegni dimensionali

Connessione 1: di 44
Connessione 2: D 50
DN: 44
D: 50
di: 44
Peso: 441 g

Download e CAD

CAD

CAD STP File Download non disponibile Per questo articolo non sono disponibili informazioni CAD su Internet. Contattateci direttamente via e-mail (non: -5i): eShop@schwer.com

Accessori e raccomandazioni

Adattatore per tubo flessibile

GF-139G

Fascetta stringitubo

RS-179

Stringitubo a spirale

RS-DWC

Collare portatubo

RS-HB

Mostra tutti

HOS-PA - Tubo pneumatico in poliamide, calibrato esternamente Tubi industriali

Raccordi e tubi flessibili

Ovunque si debbano trasportare sostanze corrosive e aggressive, i sistemi di tubazioni e i raccordi in acciaio inossidabile sono diventati sempre più importanti. Questo vale in particolare per i raccordi per tubi flessibili e gli adattatori idraulici. Grazie a una competenza mirata, sono stati sviluppati raccordi e prese che coprono un'ampia varietà di tipi di tubi con un unico raccordo.

Informazioni importanti su modifiche tecniche, applicazioni, standard e linee guida

I raccordi per tubi flessibili sono utilizzati nei settori della cantieristica navale, della costruzione di macchine per la carta, dell'idraulica, della verniciatura, dell'industria offshore, dell'industria alimentare e della gestione delle acque.

È bene ricordare in anticipo che i gruppi di tubi flessibili possono essere realizzati solo da specialisti qualificati. Non si devono mai utilizzare raccordi e raccordi a compressione di produttori diversi. I singoli componenti devono essere abbinati tra loro per garantire una crimpatura ottimale.

Perché si usano i tubi flessibili invece dei tubi?

Elevata flessibilità durante l'installazione
Evita la trasmissione di vibrazioni
Ampia gamma di applicazioni grazie all'ampia scelta di raccordi di collegamento
Peso inferiore rispetto ai tubi

Cosa bisogna considerare durante l'installazione?

Scelta corretta del materiale del tubo
Determinazione corretta della lunghezza del tubo in base alle specifiche del cliente
Selezione dei raccordi e dei raccordi a compressione adatti al tubo flessibile
Regolazione corretta della dimensione di crimpatura specificata
Dopo la crimpatura, controllare la dimensione finale della crimpatura con un calibro.
Eseguire una prova di tenuta
Applicare l'etichettatura prescritta

Cosa si deve osservare durante l'installazione?

Non installare mai il tubo flessibile teso, ma sempre con un allentamento
Non superare il raggio di curvatura minimo
Evitare assolutamente la torsione
Installazione professionale dei raccordi

I tubi sono stoccati su fusti in navette Kardex chiuse di ultima generazione. Ciò garantisce un accesso rapido in qualsiasi momento. Un sistema di stoccaggio chiuso offre protezione dalla polvere e da altre influenze, come la luce del sole o altre fonti luminose.

Raccordi per tubo flessibile:

A seconda del tipo di tubo, vengono offerti i raccordi corrispondenti nei tipi di connessione più comuni come DIN, JIC, BSP e SAE. I raccordi a pressare coprono l'intera gamma di tubi e sono disponibili per tutti i tubi più comuni, come 1-2SN, 1-2ST, 4SP, 4SH, tubi in PTFE rivestiti in acciaio inox, tubi a spirale, tubi per basse temperature, tubi in teflon e tubi termoplastici (tubi secondo DIN 20021-20023). I raccordi per tubi corrugati in acciaio inox completano il programma Schwer.

I raccordi sono disponibili a magazzino presso Schwer Fittings e garantiscono la massima qualità. Sono fabbricati in AISI 316-316Ti con certificato di accettazione di fabbrica 3.1.

La gamma di prodotti comprende:

Tubo in PTFE liscio o corrugato con treccia
Tubo in PTFE naturale
Tubi corrugati in acciaio inox
Tubi in PFA
Tubi farmaceutici
Tubi per alimenti
Tubi idraulici
Tubi termoplastici
Tubi in poliammide
Tubi in polietilene
Tubi in poliuretano
Tubi in PVC con o senza tessuto
Tubi in silicone
Tubi flessibili corazzati
Guaine corrugate in acciaio inox per autoassemblaggio

Tubi flessibili pronti all'uso

Schwer Fittings GmbH ha ampliato il suo programma di prodotti in acciaio inox, includendo tubi in PTFE completamente aggraffati con treccia in acciaio inox e tubi idraulici con raccordi e prese. La gamma di prodotti comprende anche tubi corrugati in acciaio inox con un'ampia scelta di raccordi.

Il nostro product management realizza anche soluzioni speciali con il cliente, sia nell'ambito di raccordi speciali che di materiali speciali come Hastelloy o titanio. È importante scegliere insieme a noi il materiale giusto per il tubo flessibile. I fattori decisivi sono il fluido, la pressione, la temperatura e i raggi di curvatura richiesti.

Nel settore dei tubi flessibili, siamo specializzati in tubi in PTFE lisci o corrugati con treccia in acciaio inox. Sono disponibili a magazzino in grandi quantità da DN 06 a DN 50 e, se necessario, possono essere assemblati e spediti al cliente il giorno stesso.

Numero di prova e test interni:

Su tutti i componenti, come i raccordi per tubi e i raccordi a pressare, i raccordi Schwer riportano al laser un numero di prova. Questo numero nasconde una serie di informazioni. In questo modo, anche a distanza di anni, è possibile garantire l'attribuzione al materiale originale di tutti i test meccanici e del certificato 3.1.

Nel nostro reparto di test e ricerca, i tubi e i raccordi possono essere messi alla prova e testati. Il banco di prova è in grado di eseguire prove statiche fino a 4000 bar e prove dinamiche di ciclo di carico (prove a impulsi) fino a 1000 bar, utilizzando programmi computerizzati. I rapporti di prova possono essere inviati al cliente su richiesta.

Schlaucharmatur, Schlauchnippel, Fitting

Imballaggio ed etichettatura:

Schwer Fittings attribuisce grande importanza alla qualità. Ciò comprende anche l'imballaggio professionale dei tubi. Ogni tubo viene confezionato singolarmente in un involucro termoretraibile ed etichettato. L'etichettatura può anche essere fatta individualmente in base alle richieste del cliente, come il numero di articolo o il logo del cliente.

Le vostre richieste e i vostri ordini saranno elaborati immediatamente e i nostri responsabili di prodotto e il nostro personale di vendita e di campo saranno lieti di aiutarvi in qualsiasi momento. La nostra azienda è certificata secondo la norma ISO 9001:2008.
