SR-505S
Плотноконусные резьбовые соединения
Технический паспорт
Стенд 10.5.2025
- Плотноконусные резьбовые соединения /
- Резьбовые соединения /
- Конусное навертное соединение
Конусное навертное соединение
DK-28010S
Присоединительная резьба: цилиндрическая трубная резьба BSP по EN ISO 228-1
Стандарт: DIN EN ISO 8434-1
Конусное навертное соединение
DK-28010S
Присоединительная резьба: цилиндрическая трубная резьба BSP по EN ISO 228-1
Стандарт: DIN EN ISO 8434-1
по запросу
Описание
Подробности
Материал уплотнения: Viton®; NBR по запросу; l1: длина до конца ответной части; надежность при эксплуатации со стороны ввертного соединения – 2,5 раза, трубного присоединения - 4 раза

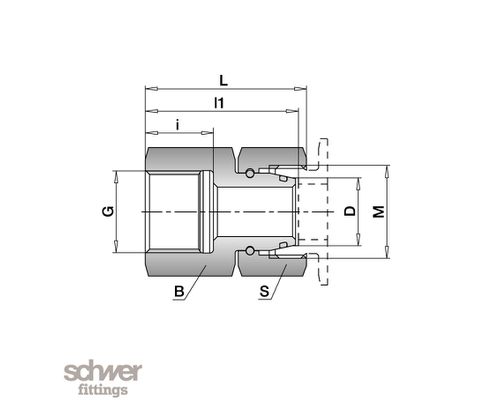

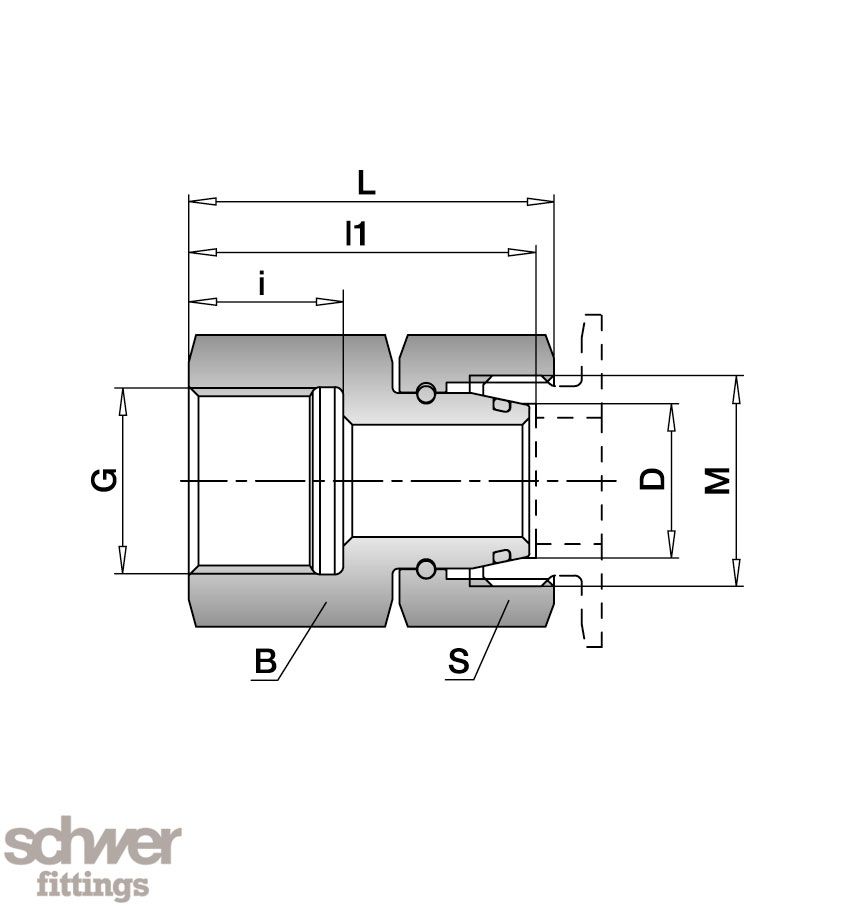

Технические данные и габаритные чертежи
Технические данные
- подключение 1
- G 3/8"
- подключение 2
- 10S
- Материал
- 1.4571 | AISI 316Ti
- Серия
- S
- PN
- 630
- D
- 10
- M
- M 18 x 1,5
- G
- G 3/8"
- i
- 16
- S
- 22
- B
- 24
- l1
- 39,0
- L
- 40,5
- уплотнительное кольцо
- 7,5 x 1,5
:cachevalid(2016-09-21T11:57:59.372171):strip_icc():strip_exif()/cee/Documents/TechnischeZeichnungen/TZ_DK/TZ_DK-280.jpg "TZ_DK-280.jpg")
Загрузки и CAD
Инструкция по сборке
Указания по монтажу Плотноконусные резьбовые соединенияCAD
CAD STP File:strip_icc():strip_exif()/cee/Documents/Produktbilder/PB_SR/SR-506S.jpg)
:strip_icc():strip_exif()/cee/Documents/Produktbilder/PB_SR/SR-507S.jpg)
:strip_icc():strip_exif()/cee/Documents/Produktbilder/PB_SR/SR-510S.jpg)
24° Плотноконусные резьбовые соединения: множество вариантов сочетаний!
В установках и машинах могут комбинироваться различные виды резьбовых соединений с 24° конусом. Они включают в себя плотноконусные резьбовые соединения, резьбовые соединения с врезным кольцом, конусы под приварку и резьбовые соединения с 24° конусом (включая фитинги и шланговую арматуру). Все эти типы могут комбинироваться друг с другом и, таким образом, помогают инженерам безопасно решать все сложные проблемы с монтажом.
Кроме того, резьбовые соединения обеспечивают простой и быстрый монтаж благодаря фиксированному ходу затягивания при незначительном крутящем моменте.
Регулируемые 24° плотноконусные резьбовые соединения из нержавеющей стали подходят к присоединению резьбового штуцера по DIN 3853 с 24° внутренним конусом.
:strip_icc():strip_exif()/cms/Content/03_Block-460x280/dk-460.jpg)
ПРИНЦИП ДЕЙСТВИЯ:
Накидная гайка устанавливается на штуцер при помощи штифта, и она может вращаться. При этом стержень находится с геометрическим замыканием между двумя полукруглыми в поперечном сечении радиальными пазами штуцера и накидной гайкой и выполняет поддерживающую функцию плотноконусного резьбового соединения. Уплотнение в соответствии с DIN EN ISO 8434-1 происходит с помощью уплотнительного кольца 24° уплотнительного конуса в области 24° внутреннего конуса резьбового штуцера (форма W по DIN 3861).
ПРЕИМУЩЕСТВА:
- Направление регулируется благодаря поворотной накидной гайке
- Навинчивается на стандартные резьбовые штуцеры по DIN 3835 с присоединением для врезного кольца
- Незначительное изменение поперечного сечения
- Простой и быстрый монтаж благодаря фиксированному ходу затягивания при незначительном крутящем моменте
- Высокая герметичность благодаря уплотнительному кольцу
- Высокая допускаемая нагрузка при перепадах давления и колебаниях в системе
- Высокая надежность разрыва благодаря конструкции геометрического замыкания
