CL-WF
Асептические соединения серии Clino
Технический паспорт
Стенд 20.5.2025
- Асептические соединения серии Clino /
- Трубы по DIN 11850, DIN 11866 /
- Заглушка
Заглушка
AS-EK2191ISO-H4-5
DIN, ISO, INCH
Стандарт: für DIN11850/11866
Заглушка
Описание
Подробности
Гигиенический класс H3 (1.4404: Ra ≤ 0,8 µm), Гигиенический класс H4 (1.4435: Ra ≤ 0,4 µm). Другие размеры по запросу. Гигиенический класс H4: внутренняя обработка (1.4435: Ra ≤ 0,4µm), наружная обработка (Ra ≤ 1,6 µm). Другие размеры по запросу.

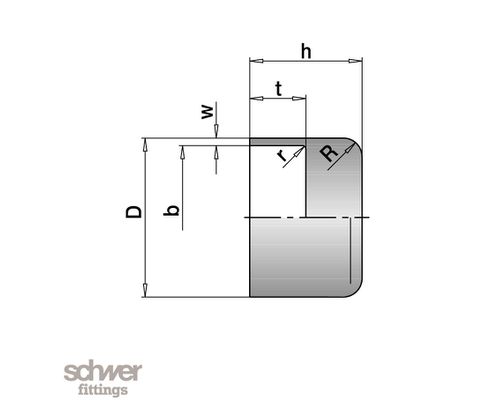

Технические данные и габаритные чертежи
Технические данные
- Стандарт
- ISO
- подключение 1
- D 219,3 x 2,6
- Материал
- 1.4435 | AISI 316L
- PN
- 10
- NW
- 200
- D
- 219,3
- w
- 2,6
- b
- 213,9
- h
- 41
- t
- 15
- R
- 5
- r
- 1
:cachevalid(2013-07-08T13:47:50):strip_icc():strip_exif()/cee/Documents/TechnischeZeichnungen/TZ_AS/TZ_AS-EK.jpg "TZ_AS-EK.jpg")
Загрузки и CAD
CAD
CAD STP File:strip_icc():strip_exif()/cee/Documents/Produktbilder/PB_MO/MO-AV.jpg)
:strip_icc():strip_exif()/cee/Documents/Produktbilder/PB_MO/MO-RE.jpg)
:strip_icc():strip_exif()/cee/Documents/Produktbilder/PB_MO/MO-REK.jpg)
Асептические соединения Clino
Для фитингов и арматуры, применяемых в фармацевтической, пищевой, химической промышленностях, предусмотрены высокие качество и технические требования. Помимо материала отличного качества, изделия должны быть стерильными, иметь моющуюся поверхность, обладать хорошей герметичностью и выдерживать стерилизацию давлением пара. Очень важным критерием является стерильность – это мера предосторожности для предотвращения инфекции, сюда также относится стерильность инструментов, оборудования и системы в целом.
Касательно качества, выделяют два класса гигиены:
- класс гигиены H3 со значением Ra<0,8 μm во внутренних частях (материал 1.4404 = 4L)
- класс гигиены H4 со значением Ra<0,4 μm (материал 1.4435 = 5S - норма 2 стандарта Базеля)
Наша компания предлагает широкий ассортимент серии Clino®:
- Асептические резьбовые соединения по DIN 11864-1
- Асептические фланцевые соединения по DIN 11864-2
- Асептические зажимные соединения по DIN 11864-3
- Асептические орбитально-приварные фитинги по DIN 11865
- Асептические орбитально-приварные трубы по DIN 11866
- Зажимные соединения по DIN 32676
- Молочные муфты по DIN 11851
:strip_icc():strip_exif()/cms/Content/03_Block-460x280/cl-460.jpg)
В данный раздел Clino также входят шаровые краны, клапаны, смотровые стекла и многие другие комплектующие. Возможно исполнение по спецзаказу. Качество продукции подтверждается соответствующими сертификатами TueV / DIN 3.1 с химическими и физическими показателями исходного материала.
